HXGN15-12戶內交流高壓六氟化硫環網開關設備

一、概述

    HXGN15-12戶內交流高壓六氟化硫環網開關設備（以下簡稱“環網柜”）是新一代以六氟化硫負荷開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化的、既緊湊又可擴充的金屬封閉開關設備。



    環網柜具有結構簡單、操作靈活、聯鎖可靠等特點，對各種不同的應用場合、不同的用戶要求均能提供令人滿意的技術方案。傳感技術合最新保護繼電器的采用，加上先進的技術性能及輕便靈活的裝配方案，可以安全滿足市場不斷變化的要求。



    本系列環網柜遵循以下IEC標準：



    IEC60298    交流金屬封閉型配電裝置和控制設備（1kV-52kV）（1990），Am（1994）



    IEC60694    常用規格高壓開關設備和控制器（1996）



    IEC60044-1  儀表互感器第一部分電流互感器



    IEC60044-2  儀表互感器第二部分感應式電壓互感器



    IEC60056    通用交流高壓線路開關



    IEC60129    通用交流隔離開關和接地開關（1984）Am1（1992）Am2（1996）



    IEC60256-1  高壓開關第一部分（1kV-52kV）（1998）



    IEC60420    通用交流負荷開關-熔斷器組合電器（1990）



    IEC60529    開關柜防護等級的規定（IP標準）



    本系列環網柜合以下國家標準：



    GB3906       3～35kV交流金屬封閉開關設備



    GB/T11022  高壓開關設備合控制設備標準的共用技術要求



    GB/T16926   交流高壓負荷開關-熔斷器組合電器



    GB3804    3～63kV交流高壓負荷開關



    柜內各電器元件均符合各自的標準



    環網柜為金屬鎧裝封閉式，柜內為空氣絕緣。具有終端變電站接線及適應環網供電的接線。



    本系列環網柜設備采用規范部件，如：選用斷路器（真空或SF6型）、SF6負荷開關、接地開關、熔斷器、儀表互感器、二次儀表，通過這些部件的組合能廣泛滿足各種設計方案的要求。根據需要，可以增設底壓箱，產品具有可靠的機械聯鎖裝置，可滿足“五防”功能要求。



二、適用環境條件



1、海拔高度：不超過2000m（超過2000m需與我公司技術部聯系）；



2、環境溫度：-25℃～+40℃；



3、空氣相對濕度：日平均值不大于95%，月平均值不大于90%；



4、周圍空氣中無嚴重污染，如灰塵、煙霧、腐蝕劑、易燃?xì)怏w、汽油以及鹽劑等；



5、地震烈度：8度



6、當使用條件下不同或有特殊要求時需與制造廠協商。



三、主要用途與適用范圍



    環網柜適用于三相交流50Hz，額定電壓12kV的戶內配電裝置，廣泛應用于工業及民用電纜環網及供電末端。



    特別適用于小型二次配電站、開閉鎖、工礦企業，城市居民小區、機場、鐵路、隧道、高層建筑等電力系統中作為接受合分配電能之用。

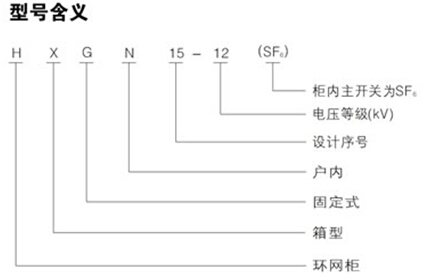

四、型號含義



六、環網柜主要結構概述



    1、總體結構



    環網柜由母線室，三工位負荷開關室（或斷路器室）、電纜室、操動機構、聯鎖機構和低壓控制室以及測量或計量回路等部分組成，各隔室用鋼板分隔，可避免故障部位影響到鄰室。



    1.1 母線室



    母線室布置在柜體的上部，在母線室中主母線連接在一起，貫穿整排開關柜，母線呈水平布置，可方便地?cái)U(kuò)展。



    1.2主開關室



    a、負荷開關室



    開關室內裝有一個三工位負荷開關，負荷開關的外殼為環氧樹脂繞注而成，內充SF6氣體作滅弧和絕緣介質，在操作軸引出端設有二個透明的熱壓成型的塑料端蓋，透過它可以觀察觸頭狀態。開關室內可根據用戶要求裝設SF6氣體密度表或帶報警觸點的氣體密度器。



    b、斷路器室



    斷路器室位于柜體中部，可根據用戶需要裝配專用的真空斷路器或SF6斷路器，其開斷容量可以滿足正常投切和分支網絡的操作以及特殊情況下開斷短路電流等，真空斷路器特別適用于頻繁操作網絡系統。斷路器配有彈簧操動機構，具有重合閘功能，并且動作可靠、壽命長。



    1.3電纜室



    電纜室主要用于電纜連接，使單芯或三芯電纜可以采用最簡單的非屏蔽電纜頭進行連接，同時充裕的空間還可以容納避雷器、電流互感器、下接地開關等元件。按標準設計，柜門有觀察窗和安全聯鎖裝置，電纜室底板配密封蓋和帶支撐架的大小相宜的電纜夾。電纜室底板的門前框可以拆下，方案電纜安裝。



    1.4操動機構、聯鎖機構和低壓控制室



    帶聯鎖的低壓室同時起到控制屏的作用。低壓室內裝有帶位置指示器的彈簧操動機構和機械聯鎖裝置，也可以裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帶電顯示裝置、鑰匙鎖和電動操作裝置，同時低壓室空間還可以裝設控制回路、計量?jī)x表和保護繼電器，750mm寬柜設有兩個相同的低壓室，可以裝更多附件。





2、環網柜類型



2.1 負荷開關柜（見圖1）



    負荷開關柜主要用作環網接線和放射式接線中的進線柜。該柜一般配備一個SF6絕緣的三工位負荷開關及其操動機構。三工位負荷開關僅可置于合閘、分閘、接地運行位置中的一個，可防止誤操動。當負荷開關處于接地狀態時才可能進入電纜室。負荷開關的位置指示器符合ICE 60129A2（1996）的要求。運行人員可通過低壓室門后的觀察窗檢查開關是否處于分閘或接地的狀態。運行人員在設備運行時也可透過前門窗口容易地觀察到電纜連接和故障指示（如果裝有的話）。



2.2負荷開關-熔斷器組合電器柜（見圖2）



    負荷開關-熔斷器組合電器柜主要用于變壓器保護。該型配一個SF6絕緣的三工位負荷開關和一臺獨立的輔助接地開關。內置于負荷開關內的接地開關關合可使熔斷器上觸頭接地，而獨立的輔助接地開關可使熔斷器下觸頭接地。操動機構為雙彈簧式，具有熔斷器熔斷自動跳閘功能。只有負荷開關處于接地位置時，才可能進入電纜室。SF6負荷開關的位置指示器符合IEC60129A2（1996）的要求。運行人員可通過低壓室門后的觀察窗觀察開關是否處于分閘或接地的位置。運行人員在設備運行時也可透過前門窗口容易地觀察到電纜連接和故障指示器。
