HXGN21-12型金屬封閉環網開關設備

一、產品概述及適用范圍

     HXGN21-12型金屬封閉環網開關設備 （以下簡稱環網柜）。適用于額定電壓12kV，額定頻率50Hz的環網供電系統、雙電源輻射供電系統、或單電源配電系統，作為變壓器、電容器、電纜、架空線等電力設備的控制和保護裝置。亦適用于箱式變電站，用作高壓配電部分，它是我國城市電網改造和建設所需要的新一代高壓電器成套設備。該產品設計及技術性能全面滿足IEC298《額定電壓1kV以上52kV以下交流金屬封閉開關設備》，IEC420《高壓交流負荷開關—熔斷器組合電器》；GB3906《3～35kV交流金屬封閉開關設備》；GB11022《高壓開關設備通用技術條件》及DL404《戶內交流高壓開關柜訂貨技術條件》等有關標準的要求。

     HXGN21-12金屬封閉環網開關設備具有以下特點：

    a、其柜內主要元件可裝ABB公司C3系列（帶接地開關）中Ck3高壓負荷開關或CS3高壓負荷開關—熔斷器組合電器。也可根據用戶要求配置國內廠家生產的高壓負荷開關或我公司生產的FZN21-12D/630高壓負荷開關、FZRN21-12D高壓負荷開關—熔斷器組合電器。

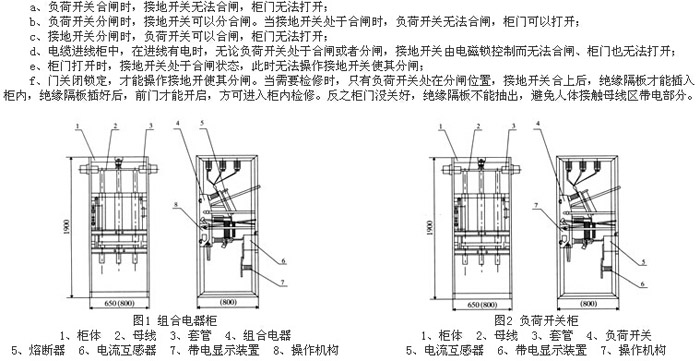

    b、具有完善的“五防閉鎖”功能，較原設計加裝了前門與接地開關的閉鎖，只有當負荷開關處于分閘位置，完全插入絕緣隔板并合上接地開關（雙重閉鎖）后，才能打開前門，反之，前門沒關上，不能進行送電操作。

    c、額定關合電流達63KA；額定短時耐受電流達25KA（4S）；額定轉移電流達3150A，領先于國內同類產品。



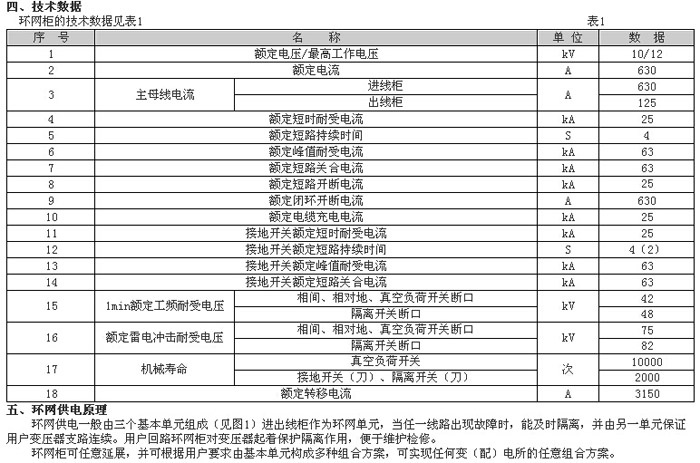

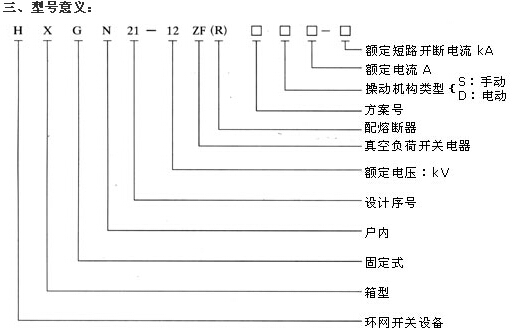

二、使用環境條件

   a、周圍環境溫度：上限+40℃、下限-25℃；

   b、相對濕度：日平均不大于95%，月平均值不大于90%；

   c、海拔高度：不超過1000m；

   d、地震烈度不超過8度；

   e、沒有爆炸危險、劇烈震動、化學腐蝕及嚴重污穢的場所；

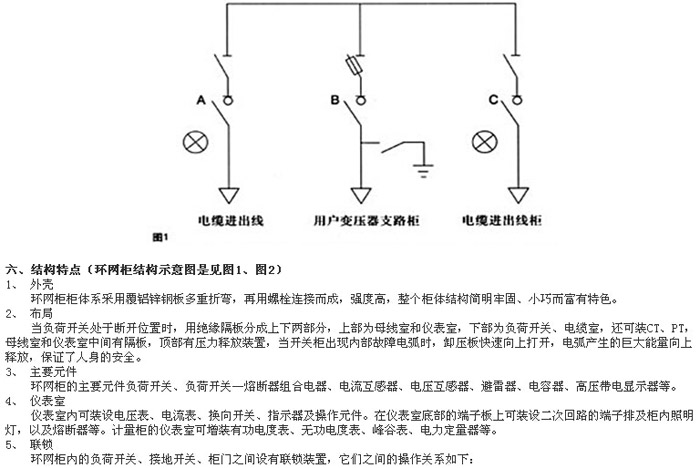

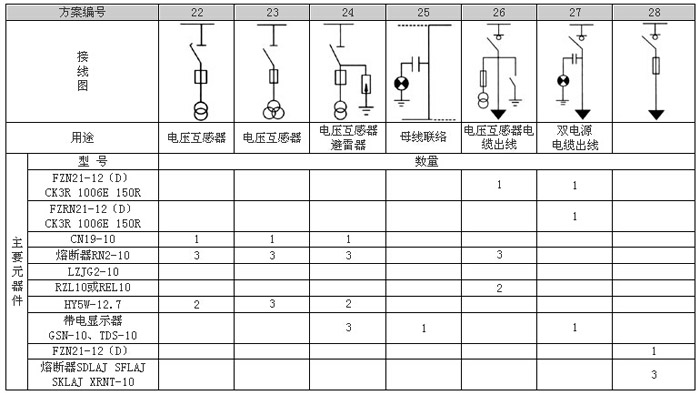

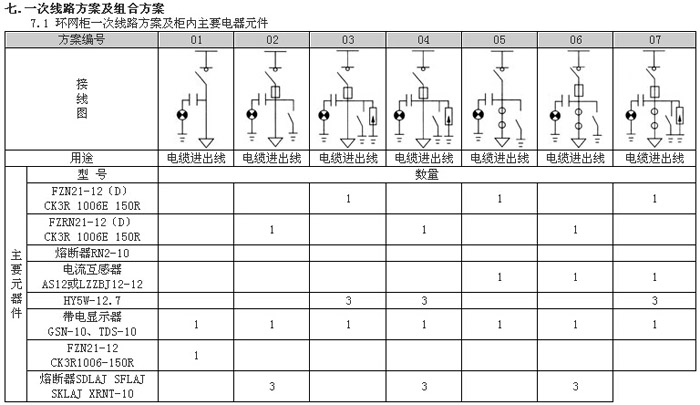

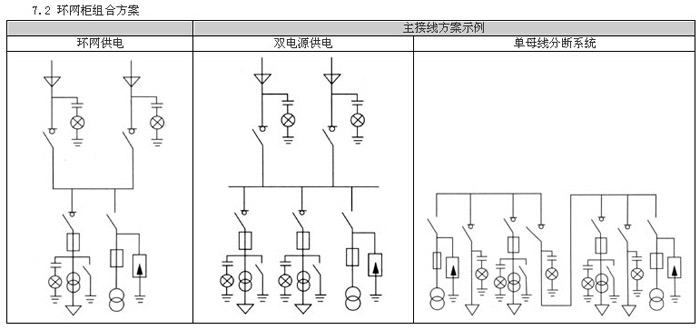

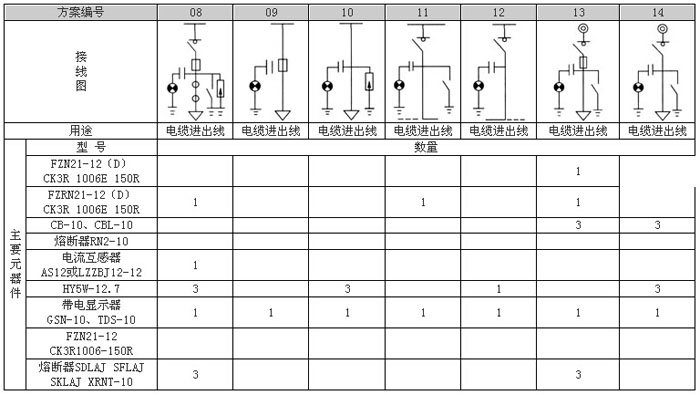

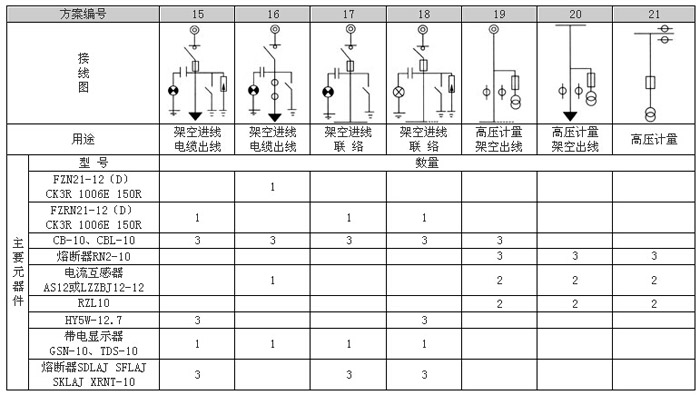

   f、超出上述環境條件時，用戶與應我公司技術部共同協商。
