KYN18A-12交流金屬鎧裝移開式開關設備

一、概述

    KYNl8A-12型戶內交流鎧裝移開式金屬封閉開關設備(以下簡稱開關柜)。系中置式真空開關柜，真空開關主要選用ZN22B-12真空斷路器，亦可配用ZNl2-10真空斷路器及西門子公司的3AF，3AH真空斷路器。

    本產品符合GB3906-91《3-35kV交流金屬封閉開關設備》DL404-91《戶內交流開關柜訂貨技術條件》及IEC298《交流金屬封閉開關設備和控制設備》等標準。適用于3-10kV交流三相50HZ單母線電力系統中作為接受和分配電能之用?？蓮V泛用于各類型發電廠，變電站及工礦企業中。本產品可靠安裝(不推薦)和不靠墻安裝。





二、使用環境

2.1周圍空氣溫度

上限見表1



海拔              1000  2000  3000

最高周圍空氣溫度(℃)  40    35    30

下限-10℃

2.2海拔：不大于1000m(特殊訂貨不大于3000m)。

2.3溫度與污移：相對日平均值不大于95％，月平均值不大于90％。在高濕期內溫度急降時允許產生凝露，開關柜可以在GB3906-91。

附錄E規定的1級條件使用。

2.4周圍空氣不受腐蝕性氣體；水蒸汽明顯污染。

2.5無經常性劇烈振動。



三、產品系列和主要規格

3.1本產品系列可分為電流柜(額定電流>2000A)和小電流柜(額定電流≤2000A)。

3.2開關柜主回路方案見表11。

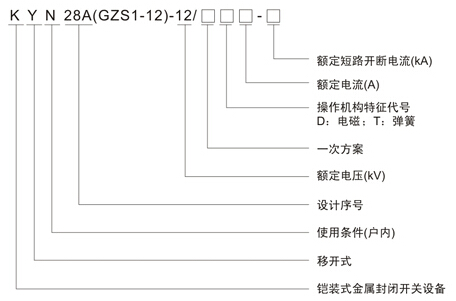

3.3全型號的組成。



四、可移開部件

4.1可移開部件在開關柜內的狀態。

4.1.1定位狀態：定位狀態是可移開部件在柜內的一種穩定狀態，在這種狀態時，可移開部件上安裝的斷路器可以進行合閘或分閘操作;推進機構的搖把插口被封閉，可移開部件不能移動?？梢崎_部件的定位狀態只能在工作位置和試驗(儲存)位置實現。定位狀態的實現和解除，都是通過連鎖鑰匙的轉動實現的．在定位位置，連鎖鑰匙可以拔出取走。

4.1.2移動狀態：移動狀態是可移開部件在柜內的一種暫時狀態。在這種狀態下，可移開部件上安裝的斷路器不能進行操作，推進機構搖把插口打開，可移開部件可以在柜內的試驗位置和工作位置之間移動。此時，連鎖鑰匙不能拔出取走。

4.2可移開部件在開關柜內的位置。

4.2.1工作位置：這是可移開部件在柜內的一種定位狀態。在工作位置，開關柜的主回路接通，輔助回路也接通。

4.2.2試驗位置：這是可移開部件在柜內的一種定位狀態。在試驗位置，開關柜的輔助回路接通，但主回路斷開，并且動靜觸頭被金屬簾板隔開。

4.2.3儲存位置：如果可移開部件在柜內試驗位置再切斷輔助回路，可移開部件就處于儲存位置。



五、技術參數

KYNl8A-12戶內交流金屬鎧裝移開式開關設備技術參數

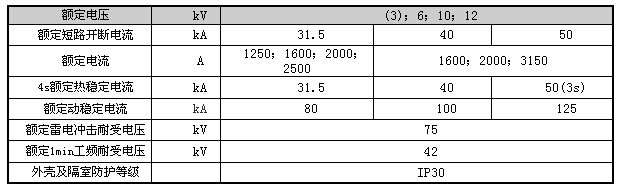

開關柜基本技術參數見表2
